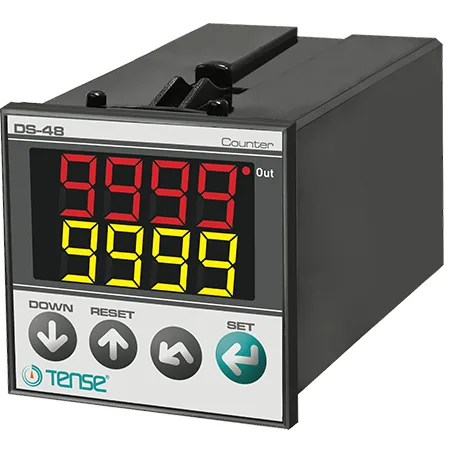

Contador digital con pantalla LED de 2x4 dígitos 48x48

El DS-48 es un contador digital programable de impulsos diseñado para aplicaciones de automatización y control industrial. Permite realizar funciones de conteo ascendente, descendente o bidireccional, con salida configurable al alcanzar un valor preestablecido (preset), siendo una solución ideal para maquinaria, líneas de producción y procesos de posicionamiento.

Este equipo admite señales procedentes de finales de carrera, sensores de proximidad e encoders incrementales, ofreciendo una gran flexibilidad de integración gracias a sus múltiples modos de funcionamiento y opciones de configuración.

Dispone de una pantalla LED de doble display de 4 dígitos, que permite visualizar simultáneamente el valor de conteo y el valor de preset, facilitando el ajuste y la supervisión del proceso. Además, incorpora memoria EEPROM que conserva la configuración y el estado del contador incluso tras un corte de alimentación.

El DS-48 ofrece 9 modos de funcionamiento y 7 tipos de entrada, adaptándose a una amplia variedad de aplicaciones de conteo y control. También permite configurar un factor de calibración, seleccionar la posición del punto decimal, añadir un valor de offset y definir la salida como impulso temporizado o enclavamiento (latch).

Características principales:

• Contador digital ascendente, descendente y bidireccional
• Display LED doble de 2 x 4 dígitos
• Valor de preset programable
• Compatible con sensores de proximidad, interruptores mecánicos y encoders incrementales
• Entradas configurables para señales PNP, NPN y Totem Pole
• 9 modos de funcionamiento y 7 opciones de entrada
• Frecuencia de entrada seleccionable
• Función de offset y factor de calibración
• Memoria EEPROM para conservar la configuración
• Protección mediante contraseña
• Reset desde el panel frontal
• Salida configurable en modo impulso o enclavamiento

Especificaciones técnicas:

• Alimentación: 100 – 240V AC, 50/60 Hz
• Consumo: <8VA
• Display: 2 × 4 dígitos LED de 7 segmentos
• Entradas de conteo: 2 entradas (5…30V)
• Frecuencia máxima de entrada: 20, 50, 2500 o 7500 Hz (seleccionable)
• Entrada de reset: PNP, 5…30V DC
• Salida de relé: 250V AC / 2A (carga resistiva)
• Salida SSR (colector abierto): 30V DC / 100mA máx.
• Alimentación para sensores: 12V DC / 50mA
• Temperatura de trabajo: -20°C a +55°C
• Altitud máxima: 2000 m
• Montaje: panel 48 × 48 mm (taladro 44 × 44 mm)

El DS-48 permite configurar el comportamiento del contador y de la salida según las necesidades de la aplicación, incluyendo conteo continuo, parada al alcanzar el preset, reinicio automático, salida por igualdad o por superación del valor programado, tal como se muestra en los diagramas de funcionamiento del manual.

Gracias a su versatilidad, facilidad de configuración y compatibilidad con diferentes tipos de sensores, el DS-48 es una solución fiable y eficiente para tareas de conteo, posicionamiento y automatización en entornos industriales.
