Digitaler Funktionstimer (24-220 V AC)

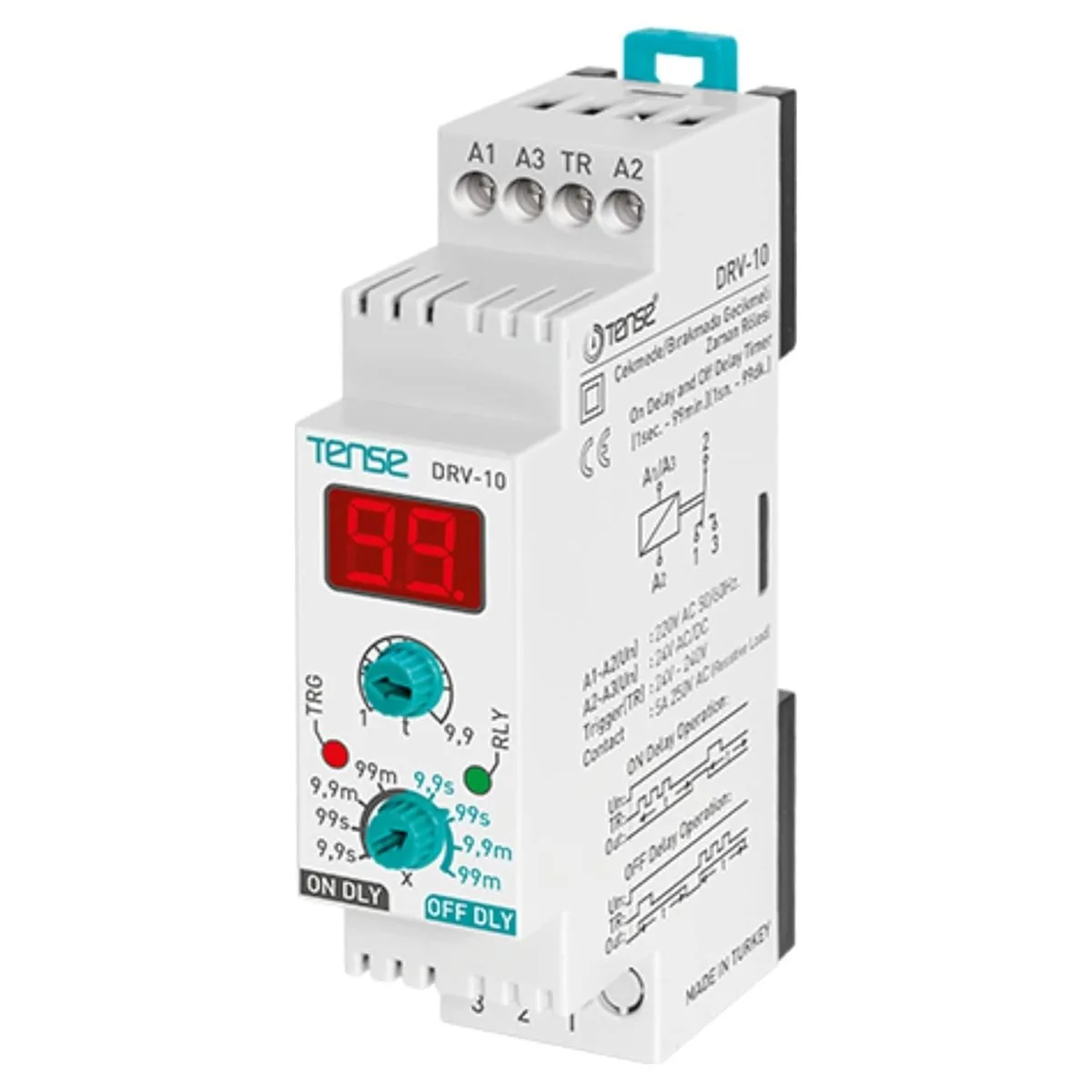

Das DRV-10 ist ein digitales Zeitrelais mit Ein- und Ausschaltverzögerung, das durch ein Triggersignal aktiviert wird . Es ist für Anwendungen konzipiert, die eine präzise Zeitsteuerung in automatisierten Prozessen erfordern.
Dieses Gerät ermöglicht die einfache Einstellung von Zeitbereich und Dauer über frontseitige Wahlschalter. Es verfügt über ein Trigger-Eingangssystem (TR), das eine kontrollierte und flexible Auslösung des Zeitzyklus ermöglicht.
Der DRV-10 verfügt über ein LED-Display, das die eingestellte Zeit und den Countdown anzeigt, sowie über Statusanzeigen (TRG und RLY), wodurch die Überwachung des Betriebs jederzeit problemlos möglich ist.

Hauptmerkmale

• Digitales Zeitrelais mit Auslöser
• Funktionen: Einschaltverzögerung und Ausschaltverzögerung
• Trigger-Eingangsaktivierung (TR)
• Einfache Einstellung über die vorderen Drehknöpfe (Zeit und Bereich)
• Konfigurierbare Zeitbereiche:
  • 9,9 s / 99 s / 9,9 min / 99 min
• LED-Anzeige mit Zeitanzeige und Countdown
• LED-Statusanzeigen (Trigger und Relais)
• DIN-Schienenmontage
• Zuverlässiger und präziser Betrieb

Technische Spezifikationen

• Versorgungsspannung:
  • 230 V Wechselstrom (A1-A2)
  • 24 V AC/DC (A2-A3)
• Triggerspannung (TR): 24 – 240 V
• Zeitbereich: 0,1 s – 99 min
• Leistungsaufnahme: < 6 VA
• Relaisausgang: 5 A / 250 V AC (ohmsche Last)
• Betriebstemperatur: -20 °C bis +55 °C
• Montage: DIN-Schiene
• Anschluss: Terminal
• Anzeige: LED (1x2 Ziffern)
• Gewicht: 220 g

Anwendungen

• Industrielle Automatisierung
• Zeitgesteuerte Sequenzsteuerung
• Systeme mit verzögertem Start
• Lüftungs- oder Lichtsteuerung
• Prozesse mit Aktivierung durch externes Signal

Der DRV-10 ist eine praktische und vielseitige Lösung für die zeitgesteuerte Regelung mittels eines Triggersignals und vereint Benutzerfreundlichkeit, Präzision und Zuverlässigkeit in professionellen elektrischen Anwendungen.
