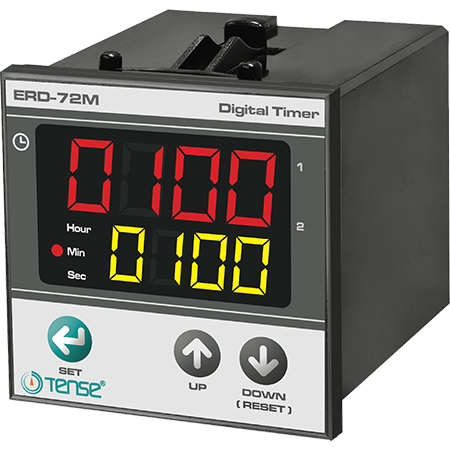

Temporitzador digital amb pantalla LED de 2x4 dígits 72X72

ERD-72M – Temporitzador digital multifunció

L' ERD-72M és un temporitzador digital multifunció dissenyat per a aplicacions d'automatització, control de processos i maquinària industrial. Disposa d'entrades START, RESET i GATE , dues sortides de relé i 8 modes de funcionament seleccionables , oferint una gran flexibilitat per realitzar diferents funcions de temporització i control.
El seu doble display LED de 4 dígits facilita la programació i la visualització dels temps. Permet seleccionar diferents bases de temps amb rangs de fins a 599,9 segons, 99.59 minuts o 99.59 hores .
L'equip incorpora memòria EEPROM per emmagatzemar la configuració i permet seleccionar el comportament després d'un tall d'alimentació, recuperant el valor del temporitzador i l'estat de les sortides existents en el moment de la fallada d'alimentació.

Característiques principals

• Temporitzador digital multifunció
• 8 modes de funcionament seleccionables
• Doble display LED de 4 dígits
• Entrades digitals START, RESET i GATE
• Funció GATE per aturar temporalment el recompte
• 2 sortides de relé amb contactes commutats
• Capacitat dels relés: 250 V AC / 2 A (càrrega resistiva)
• Entrades de fins a 32 V DC, compatibles amb sensors de proximitat PNP
• Sortida auxiliar per a sensors: 12 V DC / 50 mA màx.
• Memòria EEPROM per a emmagatzematge de paràmetres
• Recuperació opcional del valor del temporitzador i de l'estat de les sortides després d'una fallada d'alimentació
• Reset des del panell frontal
• Alimentació: 100–240 V AC, 50/60 Hz
• Consum: < 8 VA
• Temperatura de funcionament: -20 °C a +55 °C
• Altitud de funcionament: < 2.000 m
• Format frontal: 72 × 72 mm
• Tall de panell: 67 × 67 mm

Rangs de temporització

• Segons: 000,0 – 599,9 s
• Minuts: 00:00 – 99:59 min
• Hores: 00:00 – 99:59 h

Maneres de funcionament

L'ERD-72M disposa de 8 modes programables , que permeten realitzar funcions de retard, funcionament cíclic, impuls temporitzat, retard a la desconnexió i cronòmetre, entre d'altres.
Gràcies a la seva versatilitat, l' ERD-72M és especialment adequat per a quadres elèctrics, maquinària industrial, automatització de processos i aplicacions que requereixin maniobres, seqüències o controls temporitzats .
